Willkommen auf dieser Seite.
Sie soll Dir einen kleinen Einblick in die Elektronik geben.

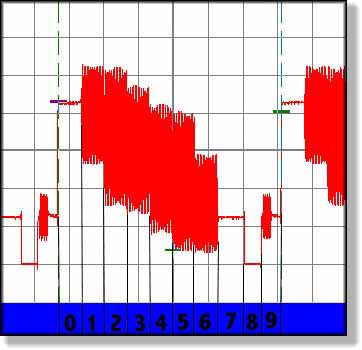

Aus diesem Grund ein Oszillogramm eines FBAS - Signals ( Farb-Bild-Austast-Synchron - Signal ).
50mV/div 10µs/div
0 : Weiß( U/Umax = 10% )
1 : Gelb
2 : Cyan
3 : Grün
4 : Purpur
5 : Rot
6 : Blau
7 : Schwarz ( 73% )
8 : Vordere Schwarzschulter
9 : Zeilen-Synchronisierimpuls
0 : Hintere Schwarzschulter mit dem Burst
Die Periodendauer beträgt 64µs, daraus ergibt sich eine Horizontalfrequenz von 15625 Hz.
Die Bildwechselfrequenz beträgt 25 Hz, daß bedeutet das 25 Vollbilder pro Sekunde gezeigt werden.
Die Vertikalfrequenz beträgt 50 Hz ( 50 Halbbilder pro Sekunde ).Die Vertikalfrequenz ist natürlich nicht aus dem FBAS - Signal zu entnehmen.
Das Signal besteht aus mehreren Bestandteilen, die durch anklicken der folgenden Begriffe gezeigt werden.
Farbsignal dient zur Übertragung der Farbe.
Burst dient zur Übertragung des Farbhilfsträgers.
Bildsignal dient zur Übertragung des Bildinhaltes.
Synchronsignal dient zur Synchronisierung des Fernsehgerätes.
Mega-FBAS-Signal Auflösung 1µs/div.
