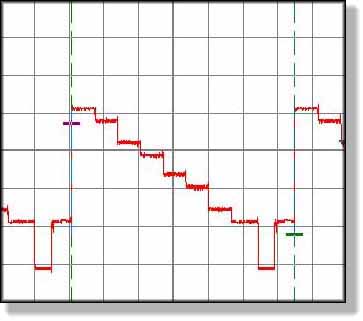

50mV/div 10µs/div

Das Bildsignal überträgt die Helligkeitswerte des Bildinhalts. Diese werden in dem Oszillogramm durch die Spannungswerte angezeigt. Anstelle vom Helligkeitsignal werden auch die Begriffe Luminanz- und Y-Signal verwendet. Die Darstellung von Helligkeitswechseln in einer Zeile ist auf ca. 5 Mhz begrenzt.
